스마트 홈 알람시스템 설치전 준비

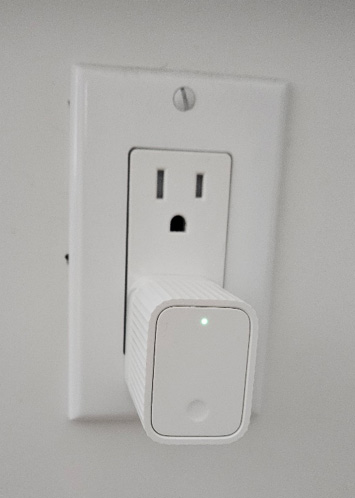

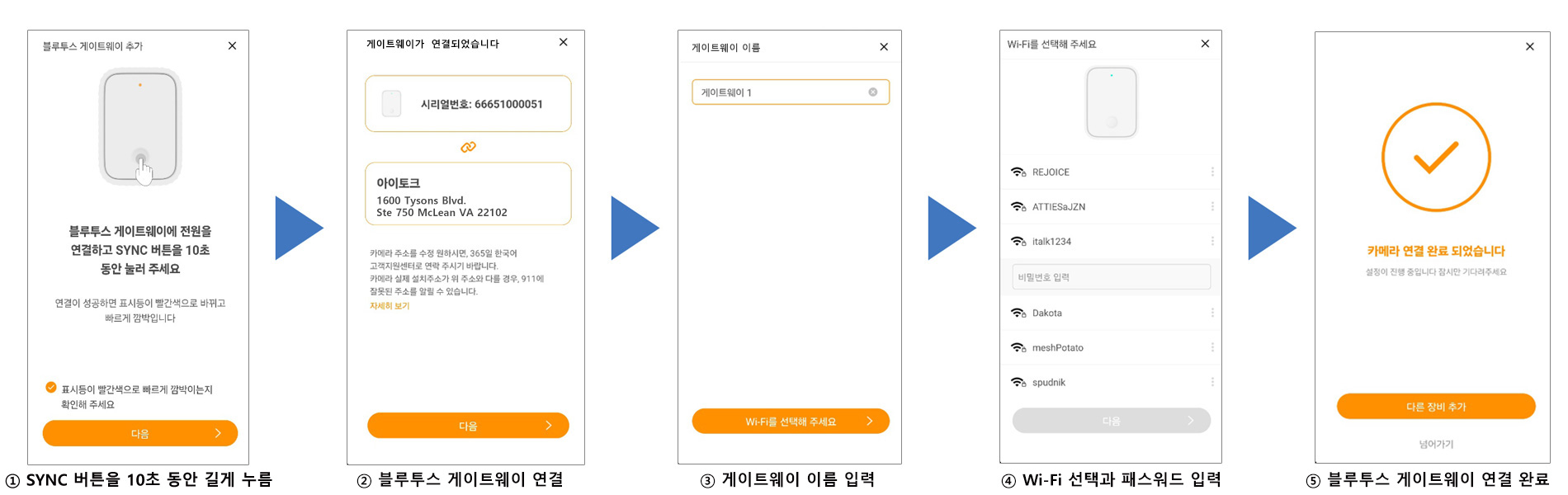

1. 블루투스 게이트웨이 장비

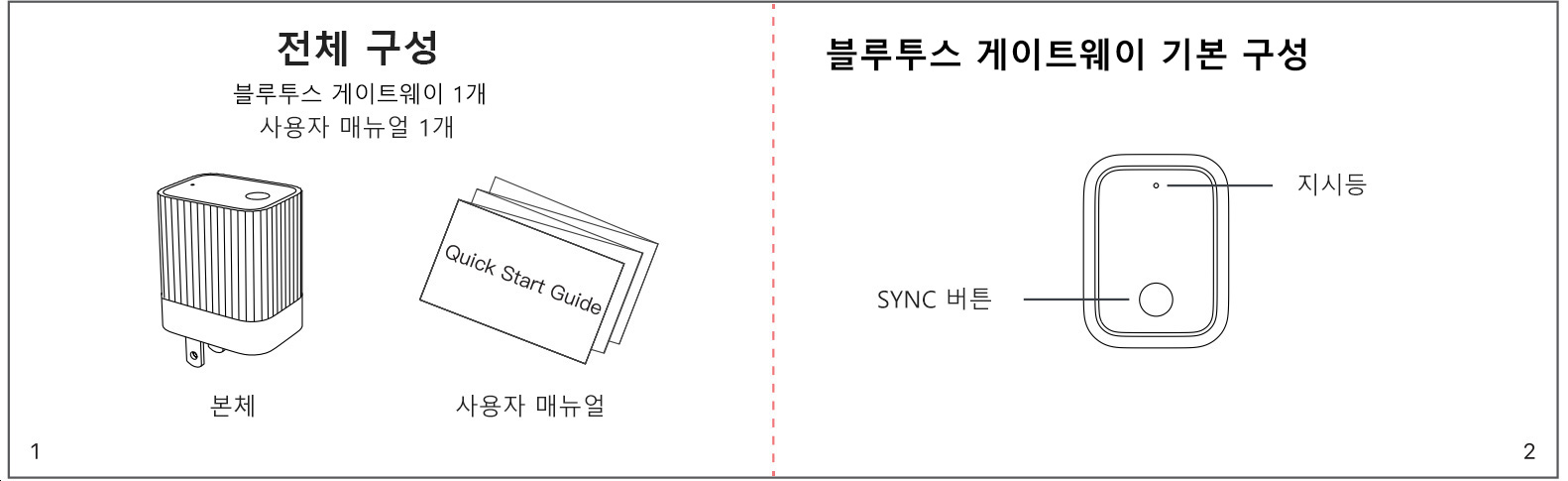

블루투스 게이트웨이 패키지 구성

2. 도어/윈도우 센서 장비

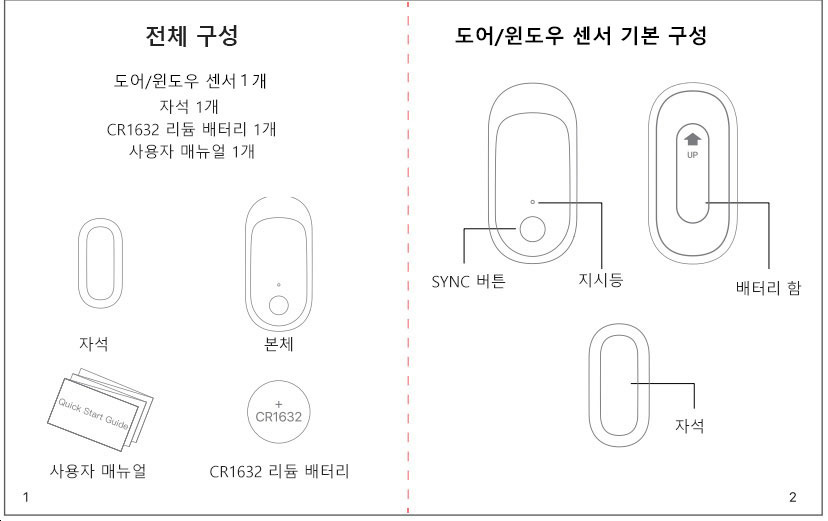

도어/윈도우 센서 패키지 구성

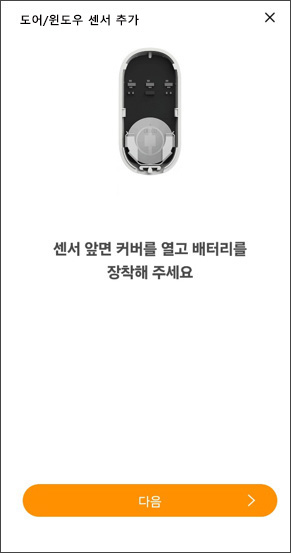

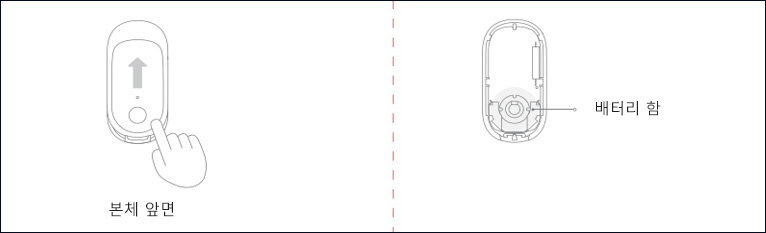

도어/윈도우 센서 배터리 설치

1. 도어/윈도우 센서의 본체 앞면 커버를 살짝 위로 밀어 열고

2. 커버가 열리면 배터리 함이 보일 것입니다

3. 배터리함에 배터리(CR1632)를 넣고

4. 앞면 커버를 닫으면 센서가 작동할 것입니다

주의: 배터리를 설치할 때 배터리 음극이 메인보드 쪽을 향하게 합니다

도어/윈도우 센서 설치

1. 도어나 윈도우를 닫은 상태에서 설치를 시작해 주십시오.

2. 뒷면의 보호 필름을 제거한 다음

3. 본체와 자석을 도어나 윈도우의 한쪽은 고정 부분에 다른 한쪽은 움직이는 부분에 붙여주십시오

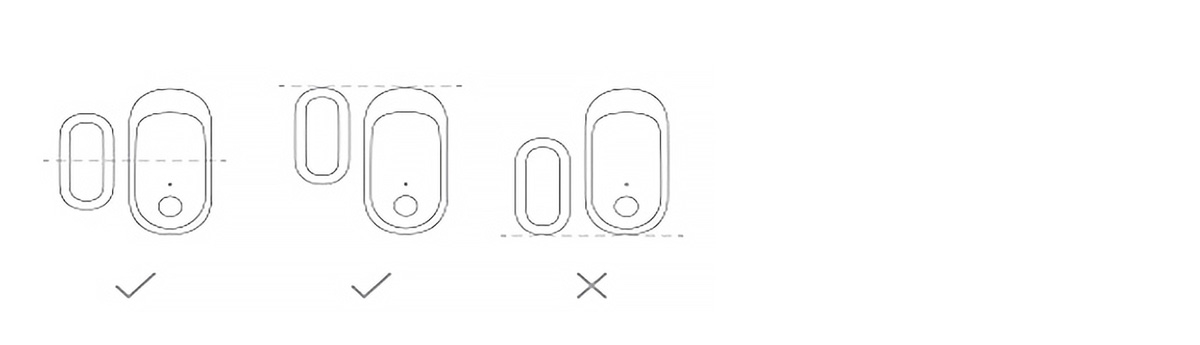

도어/윈도우 센서 설치시 주의 사항

1. 본체의 튀어 난 큰 부분이 위쪽을 향해야 합니다.

2. 자석은 본체의 좌측에 위치해 있어야 합니다.

3. 본체와 자석의 중앙선이 일치하게 하거나 두 장비의 상단이 일치해야 합니다.

4. 본체와 자석의 간격은 15mm 미만이어야 합니다.

※ 배터리를 정확하게 넣고 센서를 도어나 윈도우에 정확하게 설치하면,

도어나 윈도우를 열었다 닫았다 할 때마다 본체의 파란색 지시등이 깜박일 것입니다

※ 지시등이 깜박이지 않을 경우, 배터리가 올바르게 설치되어 있는지 또는

배터리의 전력이 소모되어 있는지 확인해 주십시오.

3. 모션 센서 장비

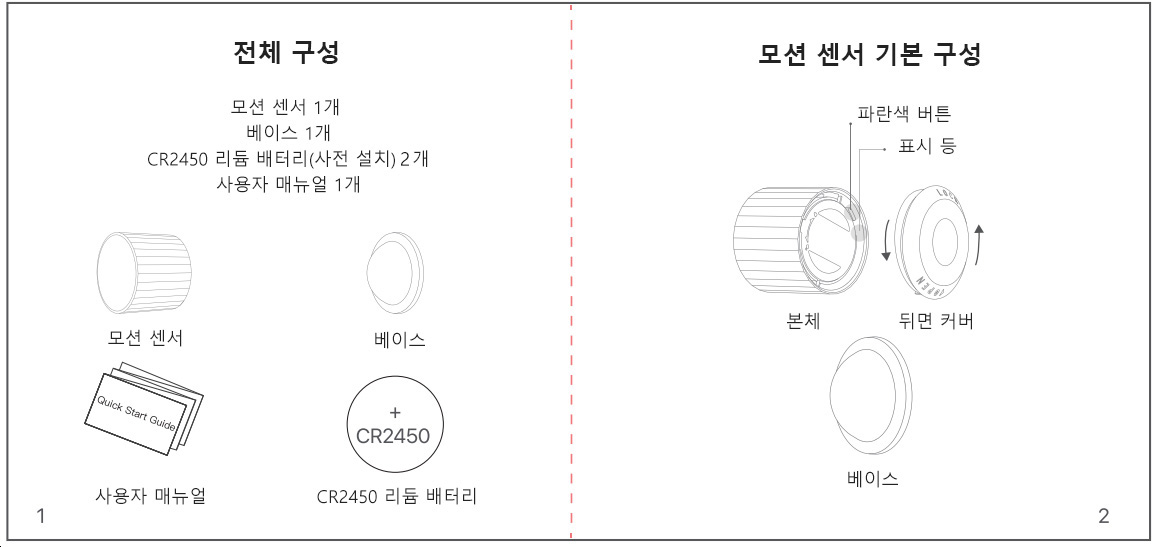

모션 센서 패키지 구성

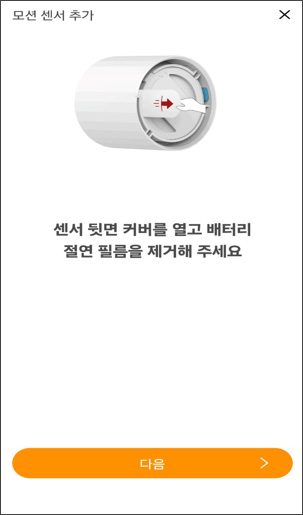

모션 센서 배터리 설치

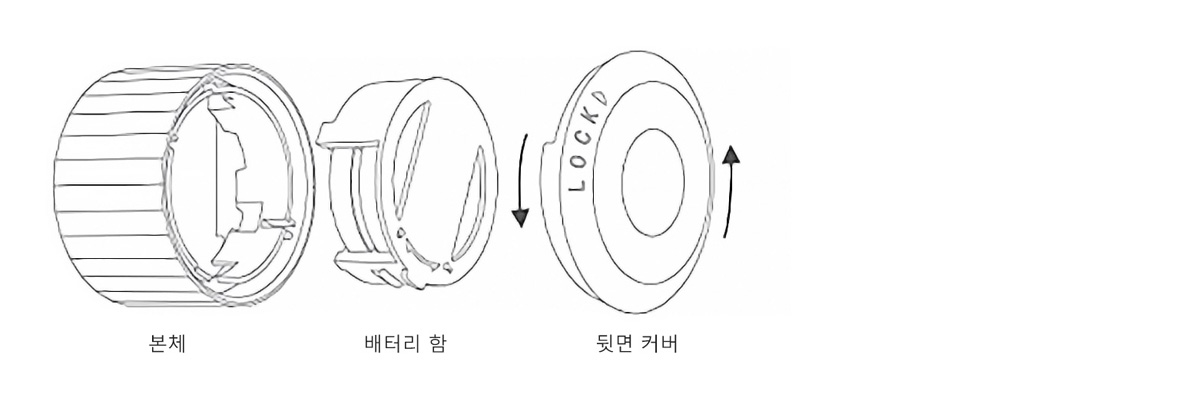

1. 모션 센서의 본체 뒷면 커버를 역시계 방향으로 돌려 열고

2. 배터리 함을 역시계 방향으로 돌려 뺀 다음

3. 배터리(CR2450)를 넣어 주십시오

4. 배터리 함을 넣고 뒷면 커버를 닫으면

5. 모션센서는 즉시 작동할 것입니다

모션 센서 설치

1. 모션 센서의 베이스 테이프를 제거한 다음

2. 원하는 위치에 베이스를 고정시킨 후

3. 베이스에 본체를 부착해 주십시오

모션 센서 설치시 주의 사항

1. 히터나 통풍구 근처에 설치하지 마십시오

2. 강한 빛의 간섭을 피하기 위해 유리 도어나 윈도우를 향하는 위치에 설치하지 마십시오

3. 흔들리기 쉬운 물건을 마주하는 위치에 설치하지 마십시오

4. 모션 센서를 설치할 때는 사람의 움직임을 감지하고자 하는 영역에 렌즈를 겨누는데 주의하십시오

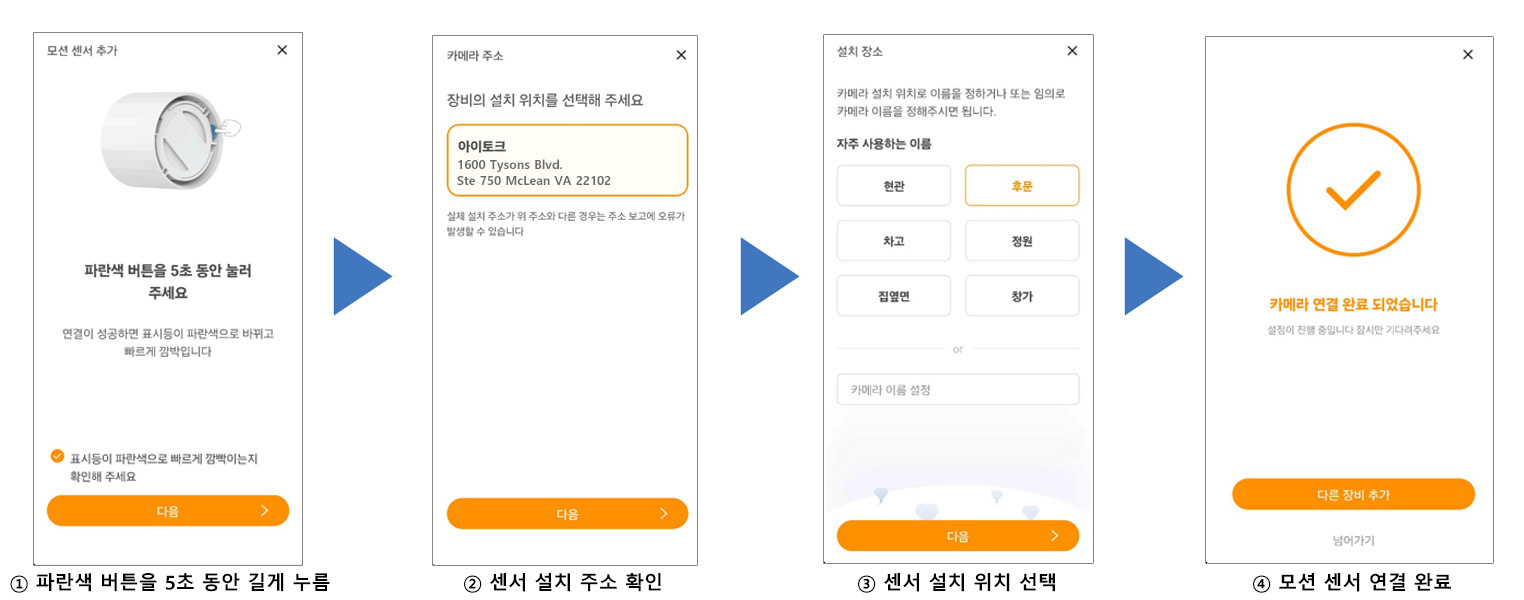

5. 아이지아 앱을 사용하여 모션 센서에 연결하여 트리거 상황을 관찰하여 확인된 사람의 움직임 감지 영역을 조정할 수 있습니다

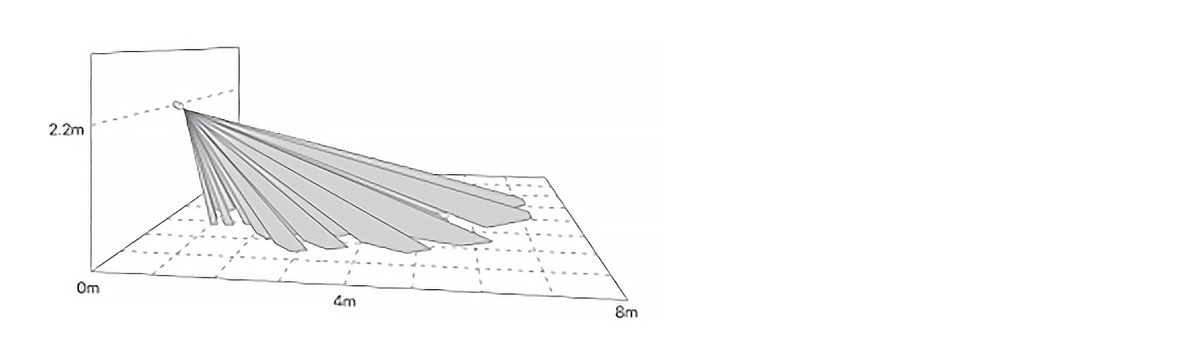

모션 센서 감지 영역

*감지 영역은 단순 설명용입니다.

테스트 데이터는 실험실에서 얻은 것으로, 상온 (25℃) 환경에서

모션 센서를 2.2m 높이에 설치하여 20° 각도 아래로 기울여 테스트되었습니다
